調諧質量阻尼器
調諧質量阻尼器概述
調諧質量阻尼器（TUNED MASS DAMPER），又叫動力吸振器，是結構被動控制措施的一種。主要應用于抗風和人體舒適性。由主結構和附加在主結構上的子結構（TMD）組成，其中子結構包括質量系統、剛度系統和阻尼系統等，具有質量、剛度、阻尼的綜合特性。通過改變質量或剛度調整子結構的自振頻率，使其接近主結構的基本頻率或激勵頻率，當主結構受激勵而振動時，子結構就會產生一個與結構振動方向相反的慣性力作用在主結構上，使主結構的振動反應衰減并受到控制。
通過合理設置質量、剛度、阻尼系數，調節輔助機構的固有頻率接近（微大于）主系統的控制頻率。同時由于其提供與速度方向相反的力，由此得名：調諧質量阻尼器。

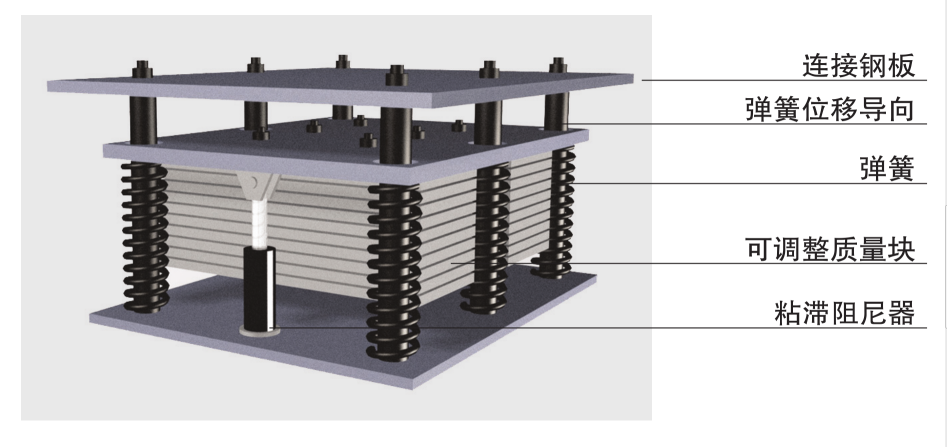

調諧質量阻尼器結構示意圖
調諧質量阻尼器的應用：
大跨度結構（橋梁、觀眾席、大型樓梯、體育場場館屋頂）以及細長建筑結構（煙囪、高層建筑）更容易被他們本身模態的高頻振幅（如風、行進中或跳躍的行人）所激勵。由于建筑物的大小及他們的低阻尼系統，因此低固有頻率是這些類型建筑物的典型特征。調諧質量阻尼器可以對這些建筑物及設施起到非常有效的減振效果；同時調諧質量阻尼器可以包含在結構初始設計里，也可以單獨設計然后再安裝。
1，橋梁、橋塔門、煙囪、電視塔等自身模態易產生危險的風激勵的高聳、細長、開放踩踏的結構。
2，樓梯、觀眾席、人行天橋等容易被行進和跳躍的行人激勵的設施。
3，工廠廠房等容易受各種機械的固有頻率激勵的鋼結構建筑和設施。

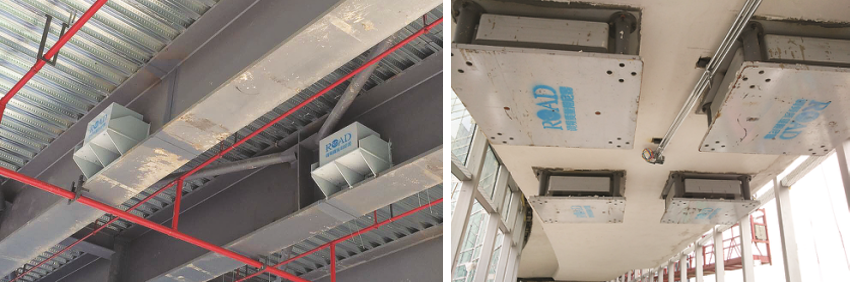

現場使用中的調諧質量阻尼器

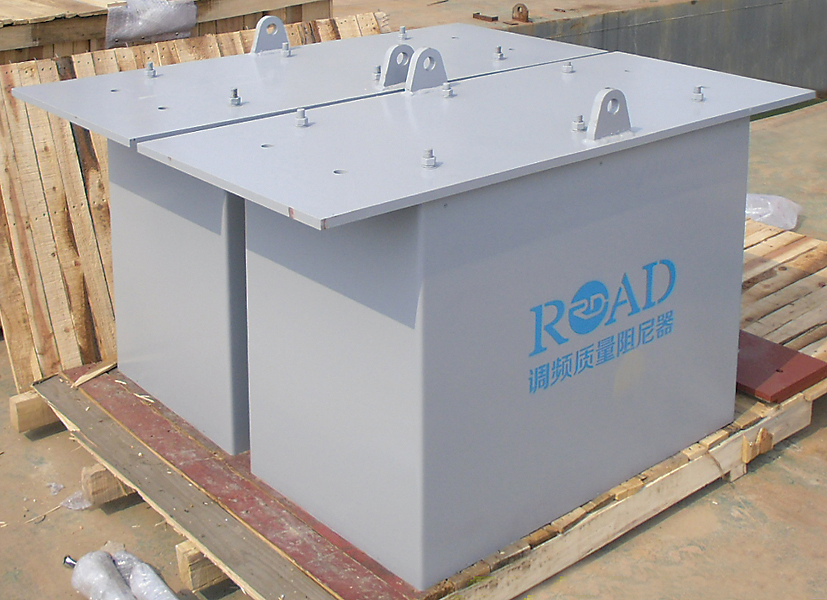

調諧質量阻尼器的產品特點：
1，設有雙向定位裝置，可以有效防止受到側力時出現的左右搖擺，甚至發生失控或傾覆現象。
2，調諧質量阻尼器調諧剛度可以根據需要適當調節，調節范圍為設計剛度的±15%。根據現場動力特性實測結果來適當調節TMD的頻率，消除由于計算或施工等原因造成的工程實際頻率與計算頻率不一致的影響，提高系統控制效果。
3，調諧質量阻尼器中的粘滯阻尼器為可控型，以消除阻尼器內摩擦力造成系統振動靈敏度降低而出現滯后的影響。
4，整套系統結構緊湊合理，占用體積比較小，最小高度可以控制在500mm內，空間利用率高。

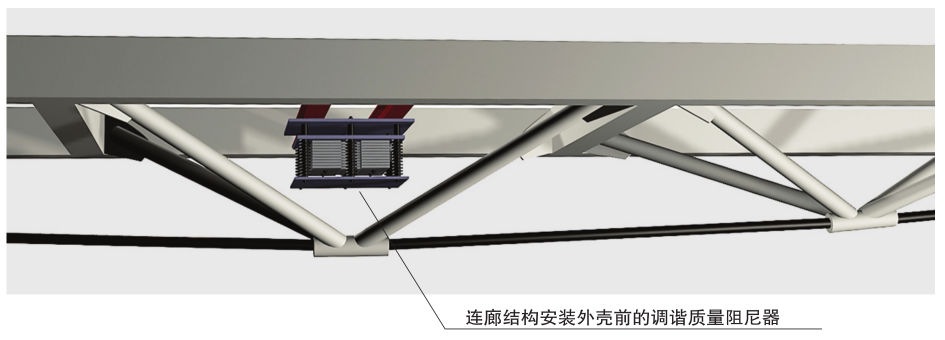

調諧質量阻尼器的安裝方式
